项目地点：内蒙古通辽市

项目规模：2000㎡

设计时间：2014 - 2014

竣工时间：2016年09月

设计团队：李兴刚工作室、BIM设计研究中心

获奖情况：案设计（公建类）二等奖”“建筑专业“建筑专业方施工图设计（公建类）二等奖”

项目概况

本项目建筑选址位于通辽市新区，中轴线北端，孝庄河中段两岸狭长的绿化带内的博物馆群内。

建筑主要体量采用线性的布局方式，长条的矩形平面置于弯曲的用地，两端悬挑于河道之上，眺望东北、西南两端的河岸景观。建筑主入口采用半下沉的方式，面对道路一侧，形成入口广场。

项目特色

建筑和结构的一体化设计，异形曲面建筑“全专业全过程BIM应用”成功案例。

提出“夹壁墙”概念，有效整合设备管线及末端，设计团队推行“全专业全过程BIM设计” 。

多部门联合BIM设计

BIM技术应用

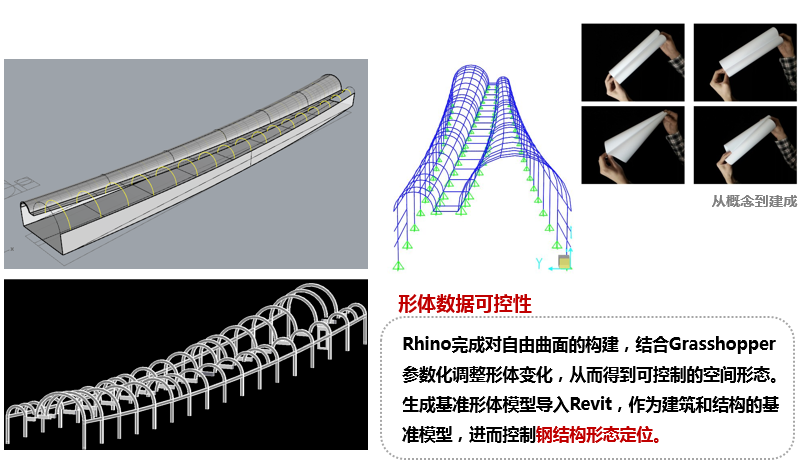

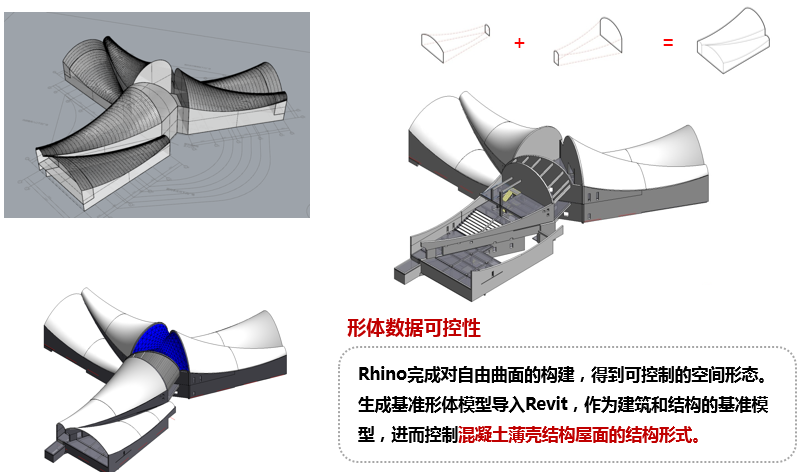

建筑结构一体化-复杂三维曲面的精确定位

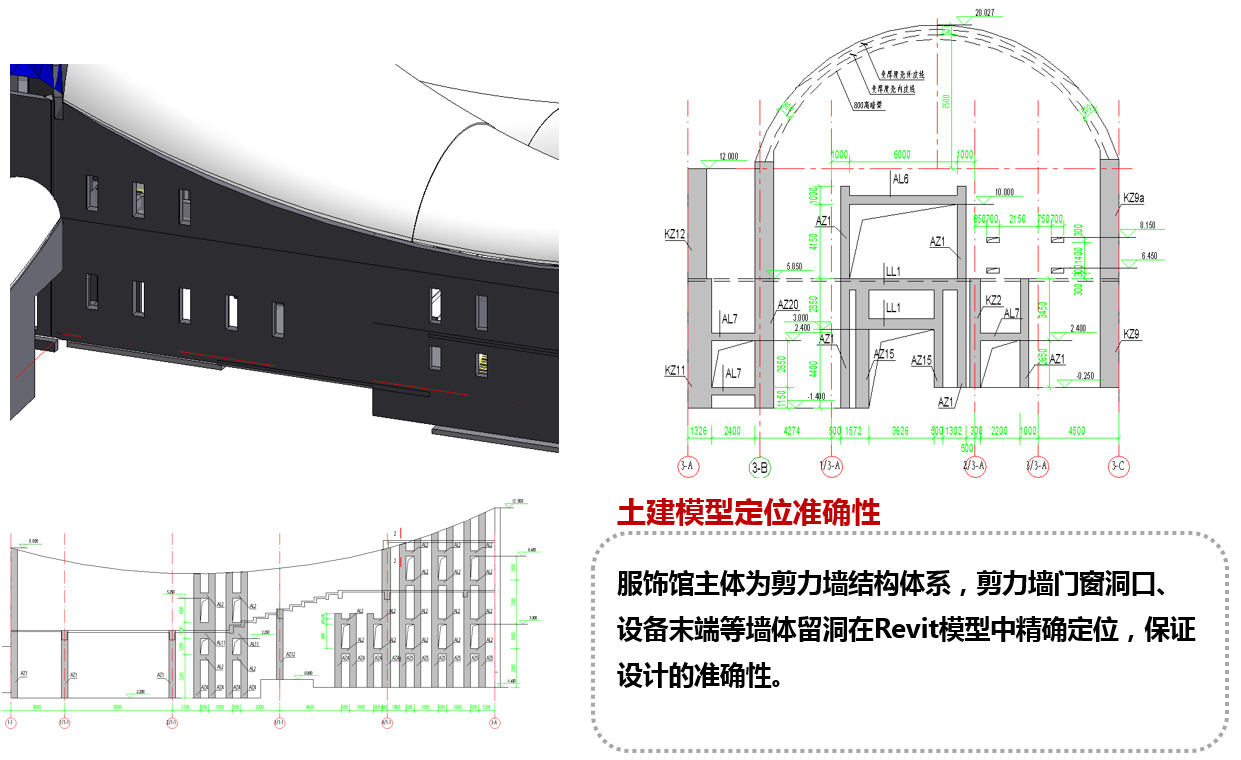

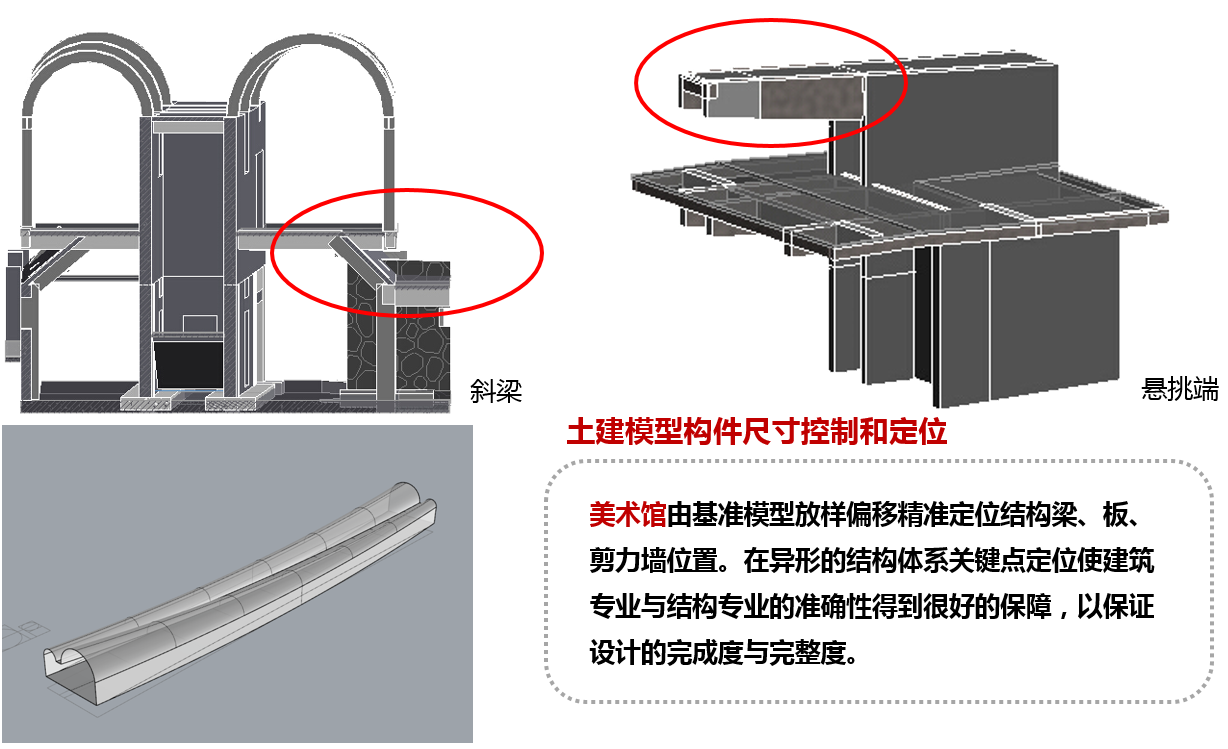

优化设计-构件尺寸控制和细部定位

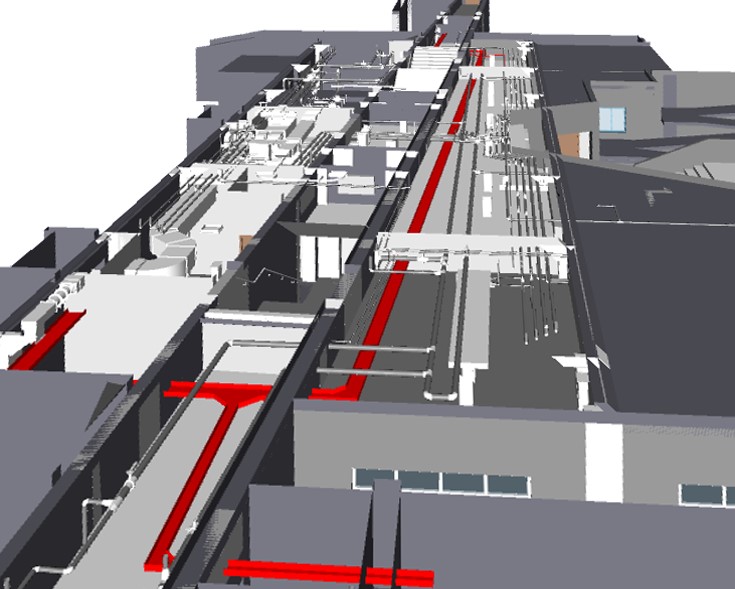

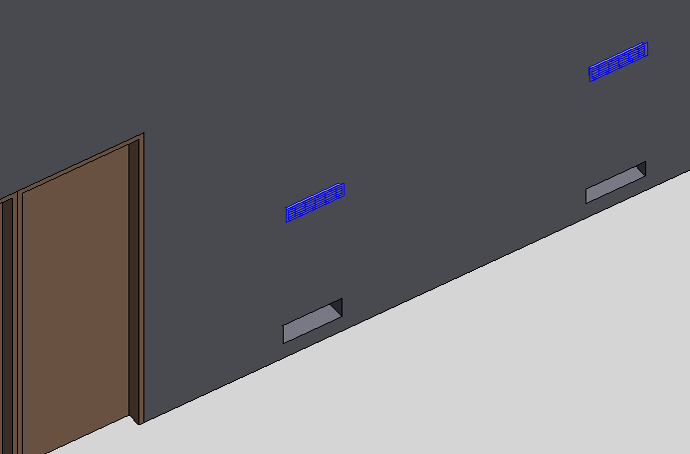

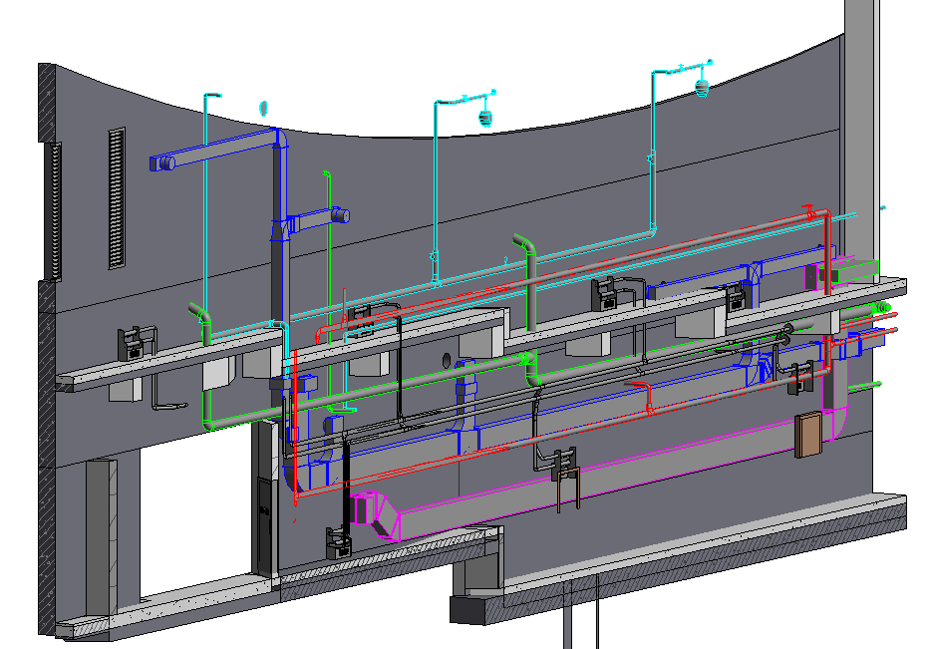

机电设计-空间整体性和纯粹性追求

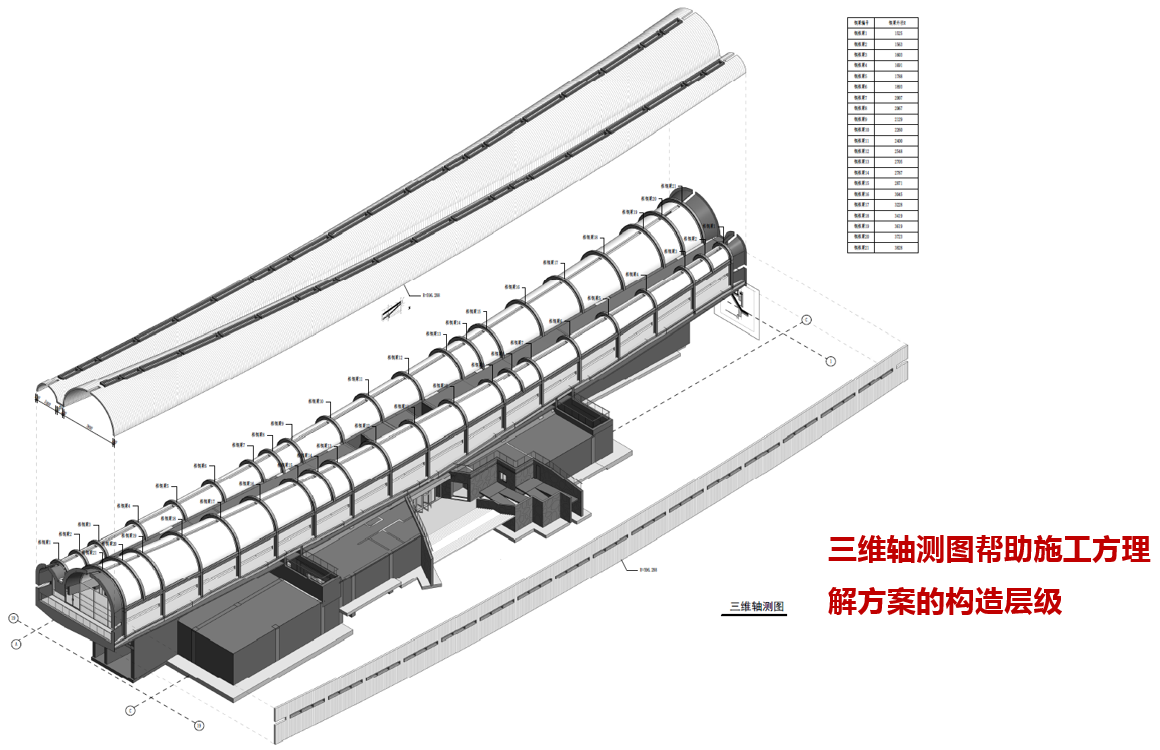

施工配合-三维轴测图及局部三维图

BIM项目应用总结

1) 从传统二维设计到三维BIM参数化模型设计，研究对象的形态变得可以被量化，更接近真实的建造对象。

2) 依托于BIM设计研究中心成熟的平台与管理，是项目进入“快速设计”的前提。

3) 应用BIM技术之后，设计过程中的直观呈现和各专业的有效协同就呈现出来。

4) 施工图深化阶段，应用 BIM设计系统有效整合夹壁墙内设备系统，最大化地利用夹壁墙内空间
