项目类型：中型文化馆

项目地点：内蒙古通辽市

项目规模：5000㎡

设计时间：2014 - 2014

竣工时间：2017年07月

建设方：通辽市城市投资集团有限公司

设计团队：李兴刚工作室、BIM设计研究中心

建造团队：中国二冶集团有限公司

获奖情况：院“优秀设计表彰”奖；院“建筑专业方案设计（公建类）一等奖”；院“建筑专业施工图设计（公建类）二等奖”；院“综合奖（公建类）三等奖”

项目概况

通辽市孝庄河文化产业带民俗文化馆——服饰馆以展示通辽地区蒙古族传统服饰为主。建筑选址位于内蒙古自治区通辽市胜利北路以东,成吉思汗大道以西,孝庄河河道北侧。乌力格尔馆以东，安代馆西南方向。

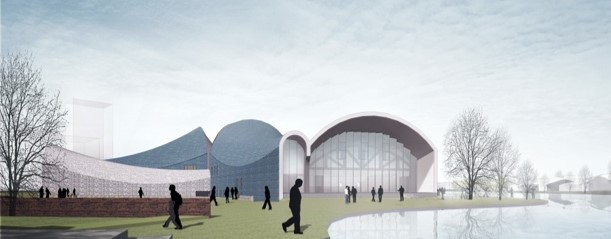

建筑采用三个标准尺寸的单元体块，呈三角形放射排布，面对东侧主广场一侧旋转角度形成主入口广场。在建筑物的西北和南侧还形成后勤入口和次入口的凹入式的广场。

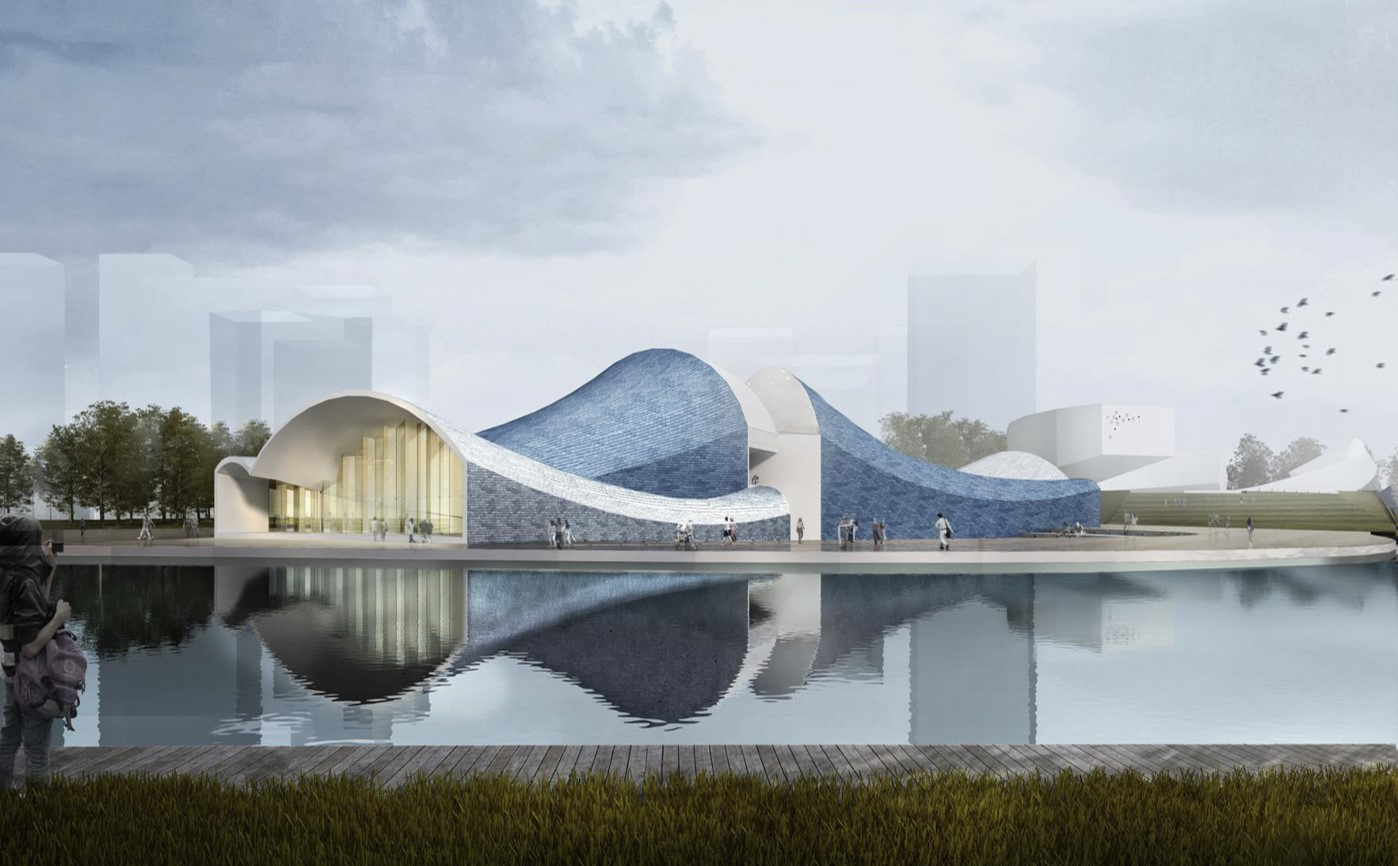

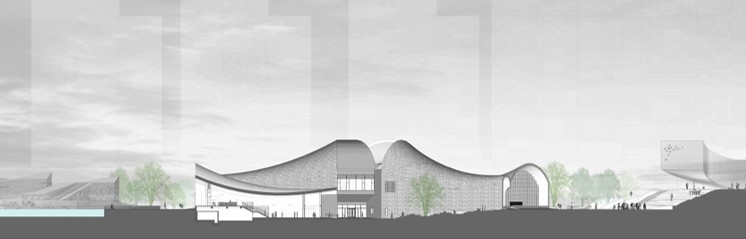

三个单元体量的屋面采用马鞍曲面，并向中部隆起，形成灵动的建筑轮廓线。各单元中间交接的三角部分成一个内凹的域形，采用张拉膜结构屋面。建筑外立面采用碎拼彩釉面砖更好地表现结构形式。

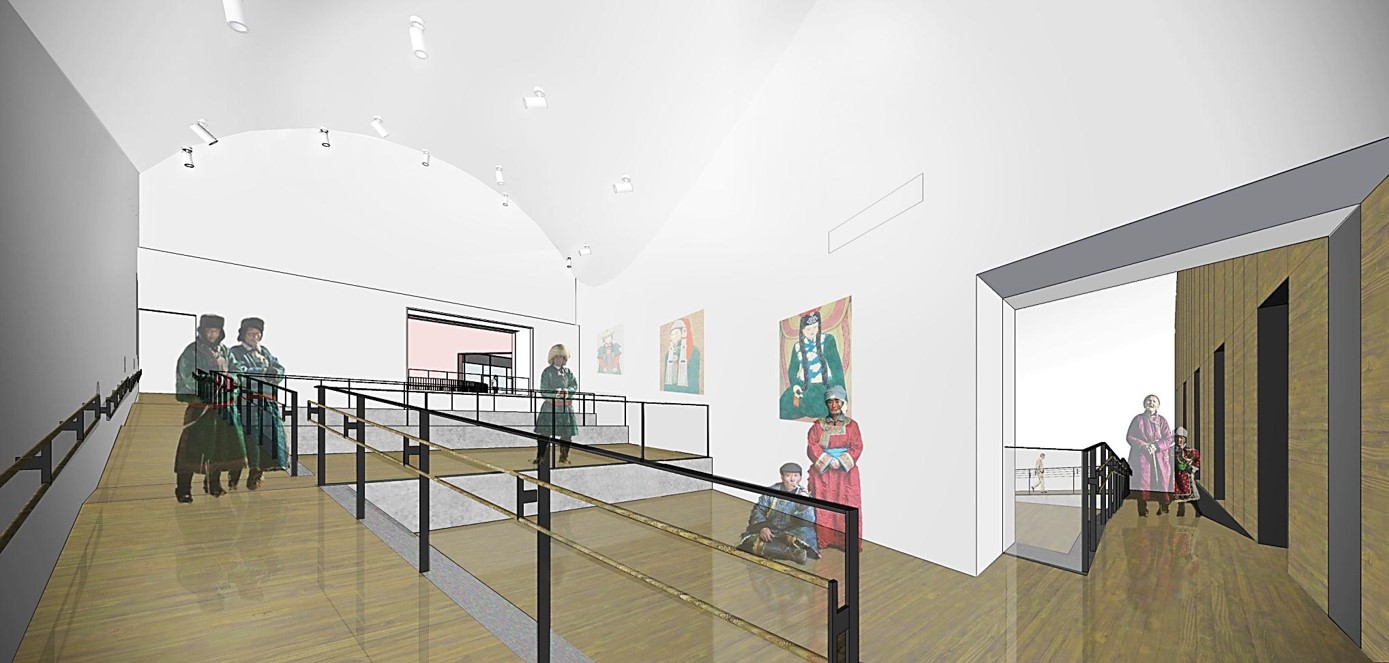

面向主入口的两翼为主要的展厅空间。展厅均为两层，根据层高的变化通过台阶式的展示空可上下两层连通。

项目特色

BIM工程操作

限定出图时间情况下，目标是更好地控制项目完成度。

BIM工程应用

建筑和结构的一体化设计。在结构构件大小定位，竖向变标高处以及异形的结构体系关键点定位等部位，使建筑专业与结构专业的准确性得到很好的保障，保证设计的完成度与完整度，图纸表达详细准确。

1) 设计的目标与BIM系统的工作方式高度契合。建筑与结构一体化的设计目标与BIM设计过程中，建筑和结构专业共用中心文件的设计协同方式一致。

2) 土建模型构件尺寸控制和定位。服饰馆主体为剪力墙结构体系，剪力墙门窗洞口、设备末端等墙体留洞在Revit模型中精确定位，保证设计的准确性。
